Доброго времени суток! Сегодня немного расскажу о мешках для
боеприпасов к пулемету MG34.
Мешки, в которых хранили пулеметные ленты, назывались «Gurtsack».
Каждый из них вмещал в себя ленту из 150 патронов 7,9 мм для пулемета MG34. Мешки шились из холста, и имели сверху металлическую крышку.
Крышка закрывалась с помощью люверсы одетой на скобу и защелкнутую
ремешком.
С задней стороны крышки были крепежные крючки.
Всего на борту Тигра находилось 32 таких мешка. Размещались они
на стенках машины, подвешиваясь крючками за кронштейны (металлические скобы).
На фотографии «Gurtsack» висит на одной из металлических скоб, образующих линию
на стене башни. Сверху расположен противогаз.
На лицевой стороне имелась ручка для переноски.
Два мешка «Gurtsack»
устанавливались на перекладине под пулеметом. Один слева для подачи патронов в MG34,
а другой справа, чтобы поймать стреляные гильзы.
Для примера на спаренном с пушкой пулемете.
И на курсовом пулемете.
В углу можно увидеть висящими на кронштейнах еще мешки для
патронов, а также две стандартных коробки под боеприпасы установленных в контейнеродержателях.
«Gurtsack» с разных
сторон.
Чертежи деталей модели танка.
Размеры мешка для патронов можно найти в чертежах 103-го номера.
Передняя перегородка.
Боковая подставка для патронных мешков.
Подставка для патронных мешков, размещаемая на перегородке.
Цилиндр.

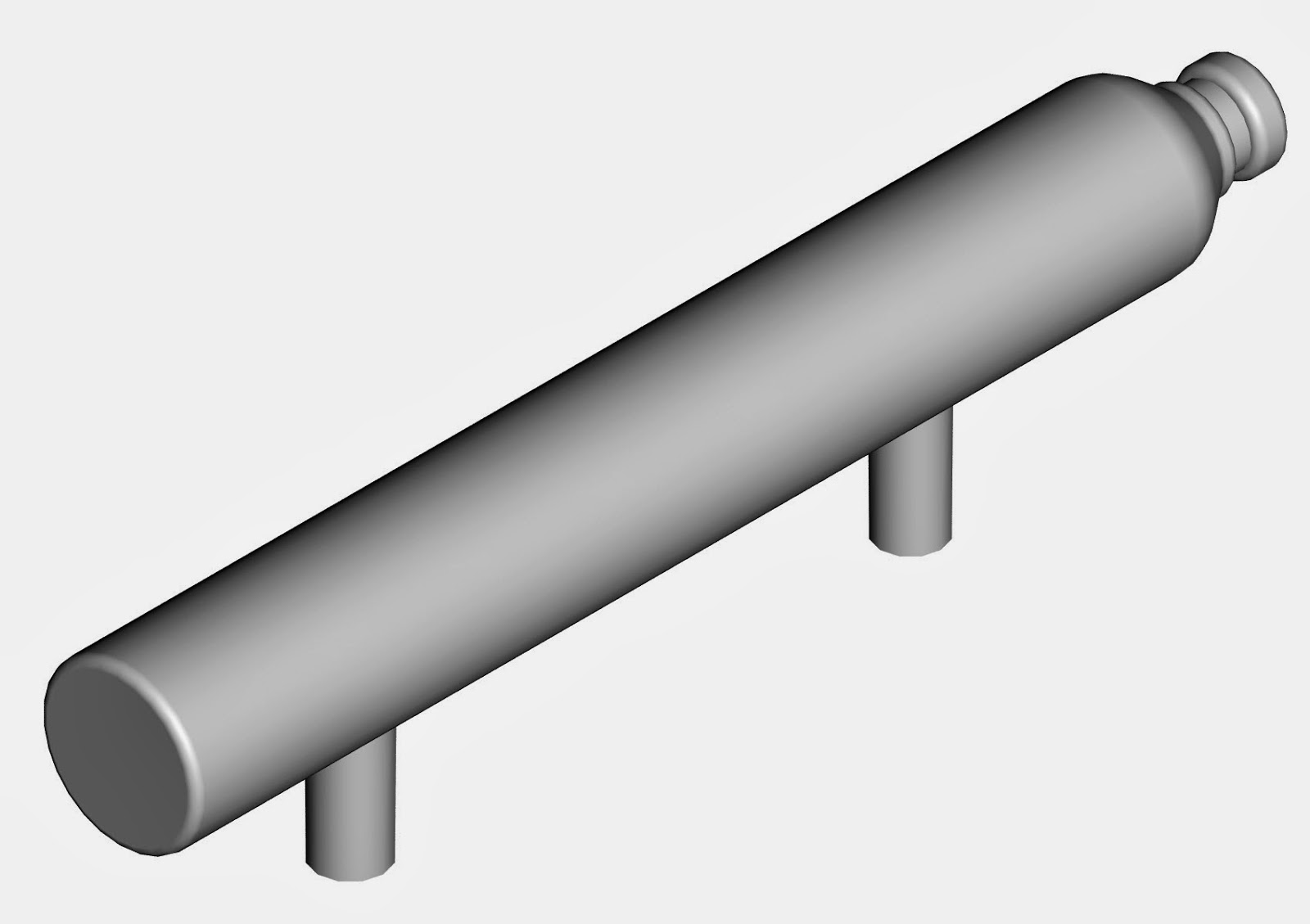

Баллон.

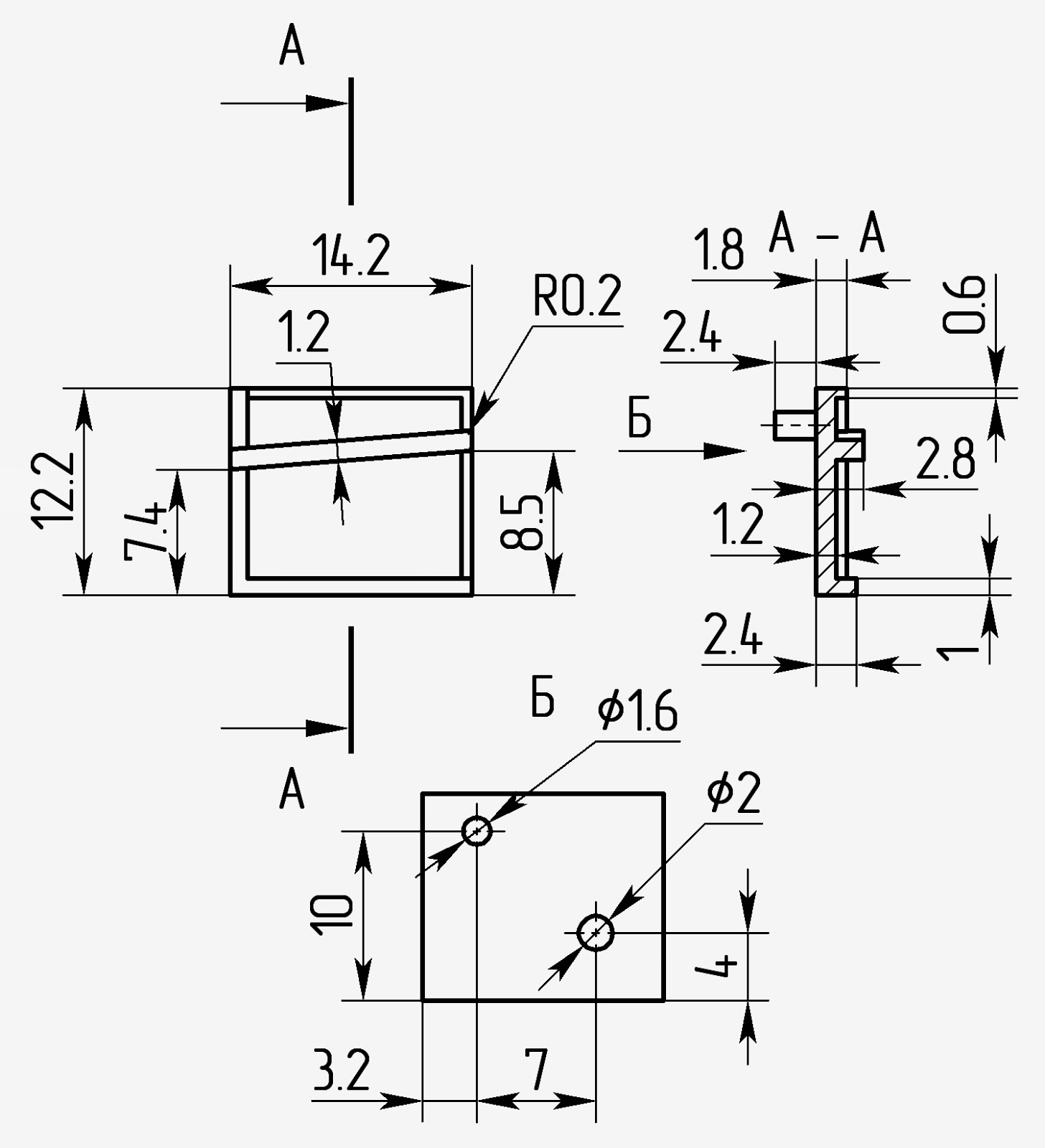

Приспособление 1.

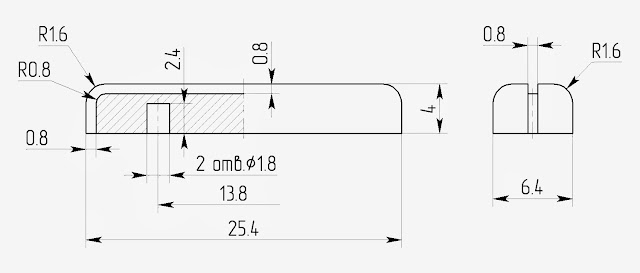

Приспособление 2.
Подставка.
Выключатель.
Сборка деталей модели.
